Requisitos de los clientes de cromo fundido isostático de cromo ladrillo para la garganta de horno de vidrio

Descripción del ladrillo cromado isostático

Los ladrillos refractarios de alto cromo están hechos de corindón y óxido de cromo fundido como las materias primas principales, además de polvo fino y otros aditivos, amasados.El ladrillo de alto cromo tiene una buena estabilidad térmica y un alto rendimiento de deslizamiento a alta temperatura.Los ladrillos de alto cromo están hechos de trióxido de cromo de grado industrial y alumina como las materias primas principales, o introducen una pequeña cantidad de zirconio, etc., después de la cocción a alta temperatura,un contenido de trióxido de cromo no inferior al 75%, trióxido de cromo, alumina y productos refractarios de forma con un contenido total de zirconio de al menos el 98%.alta resistencia a alta temperatura, excelente resistencia al desgaste, alta refractividad, excelente resistencia al choque térmico y buena estabilidad de volumen a altas temperaturas.

Especificaciones del ladrillo cromado isostático

Características del ladrillo cromado isostático
(1) Excelente resistencia a la erosión de las escamas.
El propio material Cr2O3 tiene una excelente resistencia a la erosión de las escamas, lo que se debe principalmente a los siguientes puntos: 1) La solubilidad de Cr2O3 en las escamas de carbón es muy baja,así asegurando la integridad del material2) La mayor parte de la escoria tiene un efecto sobre los materiales Cr2O3. La humedecibilidad es pobre, retrasando así la disolución de Cr2O3 en la escoria;3) La disolución del material Cr2O3 en la escoria aumentará la viscosidad de la escoria, e incluso forman una capa protectora uniforme en la superficie del material para bloquear los poros del material e inhibir la penetración de la escoria.
(2) Excelente rendimiento a altas temperaturas.
Los componentes principales de los ladrillos de alto cromo, Cr2O3, Al2O3 y ZrO2, tienen puntos de fusión de aproximadamente 2400, 2050 y 2700 °C, respectivamente.Cr2O3 y Al2O3 forman una solución sólida de aluminio-cromo bien cristalizada y continua, por lo que el cromo es muy refractario El material tiene una alta resistencia a altas temperaturas.
(3) Excelente resistencia a la erosión.
The formation of aluminum chromium solid solution and the sintering effect of ZiO2 make high chrome materials have lower apparent porosity and higher compressive strength (up to 150 MPa or even more than 200 MPa), por lo que los cromerefractorios altos tienen una buena resistencia al limpieza.
(4) Resistencia al choque térmico y a la descamación térmica.
Debido al efecto de endurecimiento por cambio de fase del ZrO2, se mejora la resistencia al choque térmico y la resistencia a la exfoliación térmica de los refractarios de alto cromo.

Las aplicaciones deLos ladrillos de alto cromo

El ladrillo de alto cromo se utiliza en la producción de plantas químicas, hornos químicos y hornos de fibra de vidrio libres de álcali.

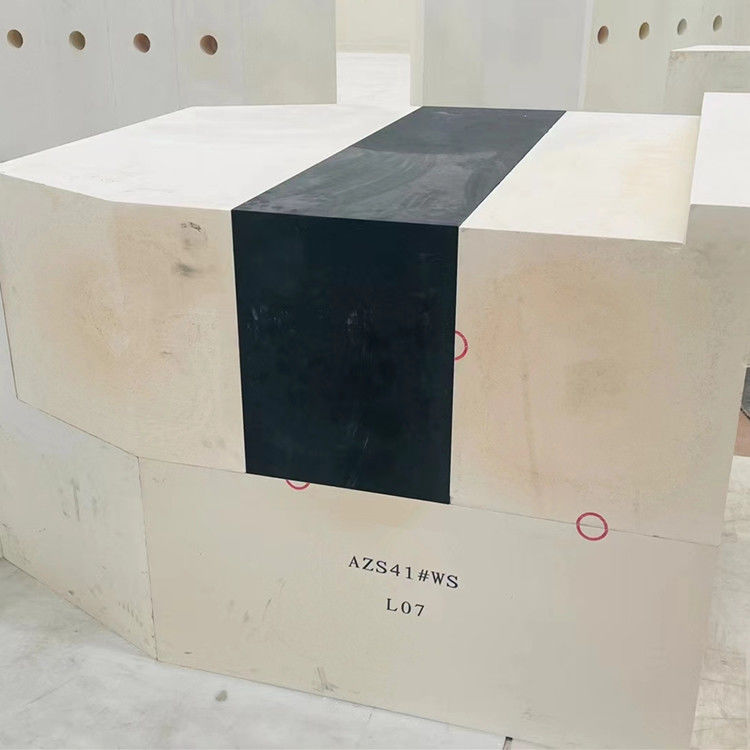

El uso de materiales refractarios de mayor grado como ladrillos de alto cromo en la parte clave es una forma eficaz de aumentar la vida útil general de laLa resistencia a la erosión de líquido alcalino y vidrio de los ladrillos de cromo es mejor que la de AZS, puede reemplazar el bloque AZS en la parte clave, como ladrillo de esquina de la casa del perro, barrera, zona de burbujas,cubrir ladrillo y garganta, etc.. ... para obtener un mejor rendimiento.

Proceso de producción de ladrillos densos de alto cromo mediante prensado isostático
(1) Ingredientes
(2) Granulación por pulverización: mezclada en una mezcladora de alta velocidad, granulada y seca en una secadora por pulverización a presión, con un tamaño de partícula inferior a 0,3 mm
(3) Presión de moldeo La presión de moldeo es de 140 ~ 200MPa.
(4) Cocción: los ladrillos densos de alto cromo se cocen en un horno de transporte con una atmósfera de reducción débil.
(5) Rendimiento del producto: la fase cristalina principal del producto es Cr2O3, y hay muchas formas diferentes de solución sólida continua y solución sólida finita, y la estructura es compacta;la unión directa entre los granos de la fase cristalina principal y entre la fase cristalina principal y la solución sólida es alta.
